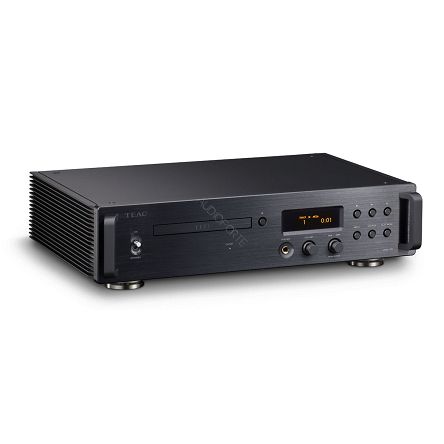

TEAC VRDS-701 ODTWARZACZ CD

Innowacyjny odtwarzacz CD uosabiający ducha marki TEAC z nowo opracowanym mechanizmem napędu bezwibracyjnego VRDS oraz oryginalny dyskretny przetwornik cyfrowo-analogowy TEAC. VRDS to mechanizm napędu CD opracowany przez firmę TEAC, który redukuje wibracje obrotowe i inne niepożądane wibracje poprzez mocowanie płyty CD na aluminiowym talerzu o tej samej średnicy, aby zmaksymalizować masę bezwładności. Zamiast zwykłego układu scalonego DAC, VRDS-701 zawiera dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta-Sigma), który integruje nasze unikalne algorytmy w dyskretny obwód. Przełamując konwencjonalne definicje odtwarzaczy CD, VRDS-701 jest wyposażony w zaawansowaną funkcjonalność. Możliwość odtwarzania płyt CD MQA z pełnymi możliwościami dekodowania MQA oraz obsługa formatów DSD 22,5 MHz i 384 kHz/32-bit PCM jako przetwornik cyfrowo-analogowy USB to tylko niektóre z funkcji, które czynią go czymś więcej niż tylko odtwarzaczem CD.

Bezwibracyjny sztywny system VRDS

Ten odtwarzacz CD wyposażono w oryginalny mechanizm napędu CD firmy TEAC redukuje wibracje obrotowe samej płyty, jak również niepożądane wibracje mechanizmu poprzez mocowanie płyty CD do aluminiowego talerza o tej samej średnicy i maksymalizację masy bezwładności w celu ustabilizowania obrotów. Prąd serwomechanizmu jest redukowany poprzez korygowanie wypaczeń i zniekształceń płyty oraz poprawę względnej precyzji osi optycznej po stronie przetwornika i zagłębienia płyty . Zapewnia to zmniejszenie błędów odczytu płyty i wyjątkową jakość dźwięku.

Sekcja mostka VRDS

W przypadku mostka podtrzymującego talerz starannie wybraliśmy lekkie materiały, które są bardzo sztywne i nie przenoszą wibracji. Naturalnie szybko ustalając wibracje, uzyskaliśmy szeroki, dynamiczny dźwięk. Mostek, który ma konstrukcję torusa wykonaną z żywicy, jest zamocowany tylko z jednej strony, a propagacja drgań z mechanizmu CD na przeciwną stronę przez mostek jest tłumiona, dzięki czemu cały mechanizm minimalizuje niepożądane wibracje sympatyczne.

Montaż półpływający

Cały mechanizm napędu tego odtwarzacza CD jest zamontowany na półpływającym sub-chassis. Kontrolując przenoszenie drgań między mechanizmem CD a obudową, wpływ drgań współczulnych jest osłabiony, a odtwarzany dźwięk jest naturalny w całym zakresie częstotliwości. Izolując wibracje silnika od głównej obudowy, zapobiega się wibracjom współczulnym w obudowie. Jednocześnie mechanizm CD jest również odizolowany od zewnętrznych wibracji. Precyzję odczytu zwiększa również odizolowanie mechanizmu CD od zewnętrznych wibracji.

ɅƩdelta-sigma dyskretny DAC

Zamiast zwykłego układu scalonego przetwornika cyfrowo-analogowego sekcja DAC, która ma kluczowe znaczenie dla określenia dźwięku, to dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma), który składa się z dyskretnej struktury obwodów, która zawiera nasze unikalne algorytmy wykorzystujące układ FPGA. Sygnały DSD pozostają niezmienione, podczas gdy sygnały PCM są konwertowane na sygnały 1-bitowe lub wielobitowe, zgodnie z wyborem użytkownika końcowego, za pomocą modulatora ΔΣ, a następnie wyprowadzane jako wysokiej jakości sygnały analogowe. Pole dźwiękowe, które jest szerokie i idealnie czyste, można uzyskać tylko dzięki tej dyskretnej konstrukcji. W rezultacie możemy powiedzieć, że osiągnęliśmy dźwięk, o który zabiegał TEAC. Dzięki dyskretnemu przetwornikowi cyfrowo-analogowemu TEAC ΔΣ możliwe jest odtwarzanie danych DSD 22,5 MHz i 384 kHz/32-bit PCM.

Struktura dual-mono

Odtwarzacz VRDS-701 wykorzystując niezależne lewe i prawe transformatory toroidalne czerpie z zalet struktury dual-mono od obwodu zasilania, przez sekcję przetwornika cyfrowo-analogowego do analogowego stopnia wyjściowego. Struktura dual mono ma dwa zestawy obwodów, które zapewniają kompletne ścieżki mono dla każdego kanału. Zapobiega to interferencji między lewym i prawym sygnałem i zapewnia bogatą ekspresję muzyczną, która podkreśla postrzeganie przestrzeni dźwiękowej i trójwymiarowość.

W pełni zbalansowana transmisja na każdym etapie

W pełni zbalansowana transmisja lewego i prawego analogowego sygnału wyjściowego z konwersji cyfrowo-analogowej do końcowego stopnia wyjściowego znacznie przyczynia się do poprawy stosunku sygnału do szumu i rozszerzenia zakresu dynamiki. Wrażenie powietrza, jakie mają źródła dźwięku o wysokiej rozdzielczości, może być przesyłane bez strat w jeszcze czystszym stanie.

TEAC-QVCS

Ten odtwarzacz CD można podłączyć bezpośrednio do wzmacniacza mocy i używać bez przedwzmacniacza dzięki zastosowaniu TEAC-QVCS, który jest analogowym tłumikiem wzmacniacza o zmiennym wzmocnieniu iw pełni zbalansowanej strukturze. TEAC-QVCS (Quad Volume Control System) to regulator głośności ze wzmacniaczem o zmiennym wzmocnieniu, składający się z czterech dyskretnych obwodów lewego, prawego, dodatniego i ujemnego (L+, L–, R＋ i R–). Teoretycznie zapobiega to „błędom gangu” (rozbieżności poziomów między lewym i prawym kanałem przy niskich poziomach głośności) i umożliwia niezwykle precyzyjną regulację głośności analogowej w krokach co 0,5 dB od –95 dB do +24 dB. Dwa zestawy wyjść analogowych (symetryczne/niesymetryczne) można ustawić na wyjście stałe lub zmienne.

Pełne dekodowanie MQA

MQA (Master Quality Authenticated) to wysokiej jakości kodek audio do odtwarzania muzyki z bezkompromisową jakością masteru zarejestrowanego w studiu. Odtwarzacz CD VRDS-701 zawiera dekoder MQA, który kontroluje kształty fal konwertowane z cyfrowych na analogowe z precyzją do 5 ms, aby uzyskać analogowe kształty fal, które są bardziej wierne oryginalnym źródłom dźwięku. Dzięki znacznemu zmniejszeniu „rozmycia czasowego”, które zwykle występuje w momentach, gdy różnice w ciśnieniu dźwięku są ekstremalne, w tym gdy dźwięki zaczynają się nagle, można uzyskać odtwarzany dźwięk zbliżony do oryginalnego źródła pod względem ludzkiego słuchu. Włączenie pełnego dekodera MQA nie tylko umożliwia odtwarzanie płyt CD MQA, ale także umożliwia dekodowanie danych MQA z wejść cyfrowych, umożliwiając odtwarzanie plików MQA z komputera, gdy jest używany jako przetwornik cyfrowo-analogowy USB.

Przetwornik DAC USB

Port USB typu C jest dostępny dla wejścia cyfrowego. VRDS-701 to znacznie więcej niż odtwarzacz CD. Podłączony do komputera za pomocą złącza USB może służyć jako przetwornik cyfrowo-analogowy USB, umożliwiając korzystanie ze świata audio komputera dzięki źródłom dźwięku o wysokiej rozdzielczości.

Konwersja w górę 2×, 4× i 8× przy użyciu RDOT-NEO

Technologia RDOT-NEO (Refined Digital Output Technology NEO), która płynnie wzmacnia cyfrowe sygnały audio, zapewnia funkcję konwersji częstotliwości próbkowania cyfrowych sygnałów PCM 2×, 4× lub 8× (do 384 kHz). RDOT, która stosuje analogiczną metodę interpolacji z wykorzystaniem logiki płynności, jest technologią opracowaną w celu umożliwienia odtwarzania częstotliwości wyższych niż 20 kHz, które są tracone przez format CD 44,1 kHz/16-bit. Na podstawie informacji odczytanych z płyty CD generowane są analogiczne dane pomiędzy próbkami przebiegów. W rezultacie generowane są również dane powyżej 20 kHz.

Wejście dla zewnętrznego zegara 10 MHz

Wejście zegara 10MHz umożliwia synchronizację z zewnętrznym zegarem. Oprócz poprawy jakości dźwięku podczas odtwarzania z VRDS-701, umożliwia to również synchronizację całego systemu z generatorem zegara.

Podwójny zegar dla wielokrotności 44,1 kHz i 48 kHz

Ten odtwarzacz CD wyposażono w precyzyjne oscylatory kwarcowe o niskim poziomie szumów fazowych. Wraz z częstotliwością 44,1 kHz do odtwarzania płyt CD obsługuje taktowanie 48 kHz, które jest niezbędne do odtwarzania plików z komputera, gdy jest używany jako przetwornik cyfrowo-analogowy USB.

Zasilanie z rdzeniem toroidalnym o dużej mocy

Oprócz transformatora z rdzeniem toroidalnym dla sygnałów analogowych, sekcja sterowania cyfrowego i mechanizm CD mają niezależne transformatory z rdzeniem toroidalnym o dużej pojemności. Poprzez dostarczanie stałego prądu za pomocą tych trzech transformatorów z rdzeniem toroidalnym, nagłe włączanie i wyłączanie dźwięków może być wyrażone wyraźnie, urzeczywistniając wyjątkową liniowość dźwięku. Każdy z transformatorów jest zamontowany na podwoziu, kontrolując wibracje.

TEAC-HCLD２

W przypadku analogowego obwodu wyjściowego obwód TEAC-HCLD 2 jest buforowym wzmacniaczem wyjściowym o ulepszonym prądzie, który zwiększa kluczowe możliwości transmisji prądu. Ten model wykorzystuje diamentowe wzmacniacze buforowe o dużej wydajności prądowej jako przetworniki liniowe. Dzięki zastosowaniu dwuobwodowej struktury dodatnio-ujemnej dla każdego kanału, napęd może być różnicowy z wyjściem zbalansowanym i równoległy z wyjściem niezbalansowanym. Przesyłanie sygnałów audio bez degradacji ich dynamiki staje się możliwe dzięki zwiększonej wydajności zasilania prądowego.

Wzmacniacz słuchawkowy

Wzmacniacz słuchawkowy ma dedykowany sterownik, który wykorzystuje obwód o dużej mocy wyjściowej z niskimi zniekształceniami, wysokim stosunkiem sygnału do szumu i wysoką szybkością przelotową 2000 V/μs, co odpowiada sterownikowi linii wyjściowej poprawiającej transmisję prądu. To zmaksymalizuje potencjał Twoich słuchawek.

Bulk Pet USB

Podczas przesyłania ogromnych ilości danych cyfrowych ze źródeł audio o wysokiej rozdzielczości za pośrednictwem kabli USB mogą wystąpić duże rozbieżności w obciążeniach przetwarzania zarówno komputera nadawczego, jak i odbierającego przetwornika cyfrowo-analogowego USB. Stwarza to możliwość załamania się dźwięku i innych problemów. Korzystanie z technologii transmisji Bulk Pet USB zapewnia jednak stałą transmisję przy stałym wolumenie danych, umożliwiając stabilną transmisję danych poprzez wygładzenie obciążeń do przetwarzania na obu końcach. Ponieważ jakość dźwięku można zmieniać poprzez zmianę obciążenia komputera, można wybrać cztery wstępnie ustawione tryby transmisji w zależności od pożądanej jakości dźwięku.

Konstrukcja kontrolująca wibracje

Transformatory zasilające, które mają tendencję do generowania wibracji, są zamontowane na pływającej konstrukcji, oddzielając je i izolując od dolnej ścianki. Boczne płetwy odprowadzające ciepło zostały dopasowane tak, aby każda miała inną długość w celu wyeliminowania drgań współczulnych.

Pewne podparcie

Śruby mocujące płytkę drukowaną ograniczono do minimum. Co więcej, stalowe stopki, które wykorzystują oryginalny projekt TEAC z nową strukturą, aby zapewnić odpowiednią ilość luzu w połączeniu między nimi a dolnym panelem, są wykorzystywane do dokładnej kontroli wibracji, które mogą mieć wpływ na jakość dźwięku.

Sterowanie

RS-232C umożliwia integrację z popularnymi systemami sterowania, a złącza wejścia i wyjścia wyzwalacza umożliwiają koordynację zasilania z innymi urządzeniami.

Odtwarzacz audio TEAC HR

Źródła dźwięku o wysokiej rozdzielczości, do 22,5 MHz DSD lub 384 kHz/32-bit PCM, można łatwo odtwarzać na komputerach z systemem Windows i Macintosh za pomocą tego bezpłatnego dedykowanego oprogramowania. Cyfrowe dane audio można bezpiecznie przesyłać w najlepszych warunkach, po prostu uruchamiając oprogramowanie i wybierając VRDS-701 podłączony za pomocą kabla USB. Ponieważ oprogramowanie jest przeznaczone do użytku z tym produktem, wprowadzanie ustawień audio USB jest bezproblemowe.

Funkcje w skrócie

• W napędzie CD zastosowano nowo opracowany mechanizm VRDS
• Oryginalny, zaprojektowany przez firmę TEAC, dyskretny przetwornik cyfrowo-analogowy
• W pełni zbalansowana struktura obwodów dual mono zapewnia wyjątkową separację kanałów
• Bezpośrednie połączenie z końcówką mocy dzięki regulacji głośności przedwzmacniacza TEAC-QVCS
• Wraz z odtwarzaniem MQA CD, możliwe jest pełne dekodowanie MQA
• W trybie DAC- USB można odtwarzać materiał 22,5 MHz DSD i 384 kHz/32-bit PCM
• Konwersja w górę 2×, 4× i 8× przy użyciu RDOT-NEO
• Wejście dla zewnętrznego zegara 10 MHz – Analogowe, cyfrowe wejścia/wyjścia i obwody napędu CD mają dedykowane transformatory z rdzeniem toroidalnym
• Oryginalny obwód bufora wyjściowego wzmocnionego prądu TEAC-HCLD2
• Wzmacniacz słuchawkowy
