TEAC TN-5BB-M/B, gramofon analogowy

  • Dodaj recenzję:
  • Producent: TEAC
  • Dostępność: Dostępny

  • Historia ceny
  • SZT
  • Cena netto: 5 852,85 zł 7 199,00 zł

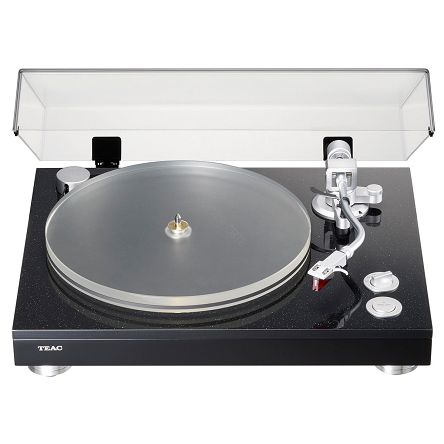

Gramofon TN-5BB-M/B



Gramofon z napędem paskowym i zbalansowanym wyjściem XLR

• Obsługiwane prędkości obrotowe 33 1/3, 45 i 78 obr./min
• System serwo wyczuwający rotację talerza (PRS3)
• Wyważone statycznie ramię z łożyskiem o specjalnej konstrukcji
• Funkcja regulacji VTA (regulacja wysokości ramienia) (+6 mm)
• Waga obudowy 10,6 kg
• Waga talerza 1,7 kg (akryl o grubości 20 mm)
• Funkcja anty-skating
• Podnośnik ramienia z napędem
• Bezkontaktowa funkcja automatycznego podnoszenia ramienia (można ją włączyć / wyłączyć)
• Symetryczne złącza wyjściowe XLR
• Niezbalansowane złącza wyjściowe RCA
• Złącze GND
• Aluminiowe nóżki z regulacją wysokości w czterech punktach
• Akrylowa osłona przeciwpyłowa
• W zestawie aluminiowa osłona głowicy (drut ołowiany)
• Obsługuje wkłady o gramaturze 15–23 g (łącznie z głowicą)
• W zestawie kable RCA i uziemienia
• Klucz L do regulacji wysokości podnośnika ramienia
• Klucz L do regulacji VTA
• Przeciwwaga

Gramofon z napędem paskowym, zbalansowanym wyjściem MC, hybrydową obudową łączącą syntetyczny marmur, papier washi i materiały MDF oraz z 9-calowym uniwersalnym ramieniem w kształcie litery S z łożyskami o zaawansowanej konstrukcji.

Hybrydowa podstawa z kilku różnych rodzajów materiału strukturą tłumi niepożądane wibracje.
Obudowa ma wielowarstwową konstrukcję łączącą ciężką płytę MDF w podstawie o grubości 36 mm z 12 mm syntetycznym marmurem o wyjątkowej  sztywności. Waga obudowy wynosi 8,8 kg. Ramię i talerz gramofonu są zamontowane na syntetycznym marmurze, a silnik wywołujący wibracje zamontowano na płycie MDF. Takie rozwiązanie izoluje ramię gramofonu i silnik od siebie. Dzięki ograniczeniu zjawiska przenoszenia drgań z silnika na ramię gramofonu udało się uzyskać wyjątkowo stabilną strukturę konstrukcji tego gramofonu. W oparciu o wieloletnie doświadczenie TEAC w dziedzinie produkcji gramofonów z wykorzystaniem japońskiego papieru washi i po wielokrotnych testach odsłuchowych; uznaliśmy, że papier washi o odpowiedniej grubości jest najlepszym materiałem jaki można zastosować, jako izolację między syntetycznym marmurem i płytą MDF w celu uzyskania optymalnego zrównoważenia dźwięku. Używając papieru washi zamiast gumy lub metalu, udało zachować się oryginalną witalność dźwięku podczas odtwarzania płyt.

Napęd paskowy PRS3 zapewnia dokładne i stabilne obroty talerza.
TN-5BB wykorzystuje do napędu płaski pasek, który przekazuje moc silnika prądu stałego na obwód zewnętrzny talerza. Czujnik optyczny w dolnej części talerza wykrywa prędkość obrotową talerza i automatyczny mechanizm regulacyjny obrót stosuje w odpowiedzi serwomechanizm do silnika. System serwo wyczuwający rotację talerza (PRS3) zapewnia precyzję obrotów, która byłaby trudna do osiągnięcia przy samej bezwładności i silniku. Urządzenie obsługuje  prędkości, 33-, 45 i 78 obr./min, obrotowe, a także płyty 78 obr./min z wysoką jakością dźwięku.

Akrylowy talerz o grubości 20 mm
Talerz gramofonu wykonano z akrylu o doskonałej równości i ubytku wewnętrznym. Akryl o grubości 20 mm waży 1,7 kg i zapewnia wysoki moment bezwładności. Materiał poliwinylowy używany w płytach z łatwością przyjmuje ujemne ładunki elektryczne. Utrudnia to elektryfikację, nawet jeśli bezpośrednio ocierają się jeden o drugi. Płyty można układać bezpośrednio na talerzu bez użycia mat gramofonowych, co pozwala cieszyć się czystością dźwięku.

Ramię w kształcie S stworzono we współpracy z japońską firmą SAEC, która jest specjalistą z 40-letnim doświadczeniem w projektowaniu ramion do gramofonów.
Wykorzystując specjalną konstrukcję łożyska ze stali nierdzewnej w pionowej części ruchomej, udało się skonstruować bardzo czułe i niezawodne ramię. Ponadto w przypadku bocznej części ruchomej konwencjonalna konstrukcja łożyska kulkowego w pewnym punkcie podparcia została zastąpiona japońską konstrukcją łożyska o dwóch punktach podparcia zapewniającą niezwykłą precyzję. Wysokość podstawy ramienia można regulować. Kąt śledzenia w pionie
(VTA) można regulować w zakresie 6 mm i optymalizować dla wkładek o różnych wysokościach. Geometria ramienia odnosi się do wyrównania Baerwalda zalecanego przez IEC.

Automatyczne podnoszenie ramienia po zakończeniu odtwarzania
Zastosowanie podnośnika ramienia z napędem umożliwia podnoszenie i opuszczanie ramienia za pomocą jednego przycisku, a także spełnia taką funkcję automatycznego podnoszenia ramienia za pomocą bezkontaktowego czujnika optycznego wykrywającego zakończenie odtwarzania płyty. Funkcja automatycznego podnoszenia ramienia może być anulowana podczas odtwarzania płyt niezgodnych ze standardami.

W przewodzie ramienia zastosowano materiał PC-Triple C firmy SAEC
Przewód prowadzący w ramieniu to PC-Triple C firmy SAEC i zapewnia on doskonałe właściwości przewodzące, transmitując nawet najsłabsze sygnały z płyt analogowych.

W standardzie wkładka MM Ortofon 2M RED
Urządzenie dostarczane jest z wkładką Ortofon 2M RED MM, która ma ugruntowaną reputację i uznanie w branży. Ponieważ jest już zainstalowana i zrównoważona z główką, płyty można słuchać natychmiast po wyjęciu gramofonu z pudełka i podłączeniu go do zasilania.

Zbalansowane złącza wyjściowe XLR są optymalne dla zbalansowanej transmisji MC
Oprócz zwykłych złączy RCA gramofon wyposażono również w złącza XLR dla wyjścia analogowego. Urządzenie można podłączyć z przedwzmacniaczem PE-505 lub innym zewnętrznym przedwzmacniaczem gramofonowym, który obsługuje zbalansowane wejście XLR.

Atrakcyjne wzornictwo to połączenie perłowej czerni, czerni fortepianowej ze srebrnymi elementami
Podstawowym motywem tego projektu jest kontrast między czernią i srebrem. Płyta MDF w obudowie ma czarne wykończenie fortepianowe z
pięknym połyskiem. Ponadto elementy z wytłaczanego aluminium (pokrętła i przełączniki) dopełniają elegancji tego projektu.

Sekcja gramofonu

Układ napędowy: precyzyjny napęd paskowy z detekcją obrotów
Silnik prądu stałego
– Prędkość obrotowa 33-⅓rpm, 45rpm, 78prm
– Kołysanie i trzepotanie 0,1% lub mniej
Talerz akrylowy o średnicy 30 cm

Sekcja ramienia

Typ ramienia: wyważone statycznie ramię w kształcie litery S
Efektywna długość ramienia: 223mm
Odpowiednia waga wkładki: od 4,0 do 13,0 g (od 14 do 23 g łącznie z główką)
Zwis: 18mm
Zakres regulacji wysokości ramienia ok.: 6mm

Sekcja kasety

Typ: MM
Napięcie wyjściowe: 5,5mV (1kHz, 5cm/s)
Siła nacisku igły: 1,8g
Waga wkładki: 7,2 g
Waga dołączonej główki: 10g (łącznie ze śrubami, nakrętkami i przewodami)
Wymienny model igły: Ortofon 2M Red
• Żywotność igły zależy od warunków użytkowania, ale zwykle wynosi około 1000 godzin.

Wyjścia gramofonowe

Zbalansowane: XLR × 1 para
Niezbalansowane: RCA × 1 para

Ogólne

Zasilanie AC: 100 do 240 V, 50/60 Hz (zasilacz sieciowy)
Zużycie energii: 2,0 W lub mniej (0,3 W w trybie gotowości)
Wymiary całkowite (szer.×wys.×głęb.):
– 450 × 148 × 351 mm (z zamkniętą osłoną przeciwpyłową)
– 450 × 420 × 410 mm (z otwartą osłoną przeciwpyłową)
– 450 × 135 × 351 mm (z usuniętą osłoną przeciwpyłową)
W tym wystające elementy (gdy uchwyt ramienia znajduje się w najwyższej pozycji)
Waga ok: 10,5 kg

Dołączone akcesoria

Adapter 45RPM × 1,
Przeciwwaga × 1,
Head-shell (zainstalowany Ortofon 2M Red) × 1,
Talerz × 1,
Płaski pasek × 1,
Osłona koła pasowego × 1,
Osłona przeciwpyłowa × 1,
Zawias × 2,
Regulacja wysokości stopy podkładki × 4,
Klucz sześciokątny do regulacji wysokości ramienia × 1,
Kabel audio RCA × 1,
Przewód uziemiający × 1,
Zasilacz sieciowy (GPE018S-120100-Z) × 1,
Wskaźnik wyrównania wkładu × 1,
